KUPFERVERKABELUNG / KATEGORIE 8 / GESCHIRMT

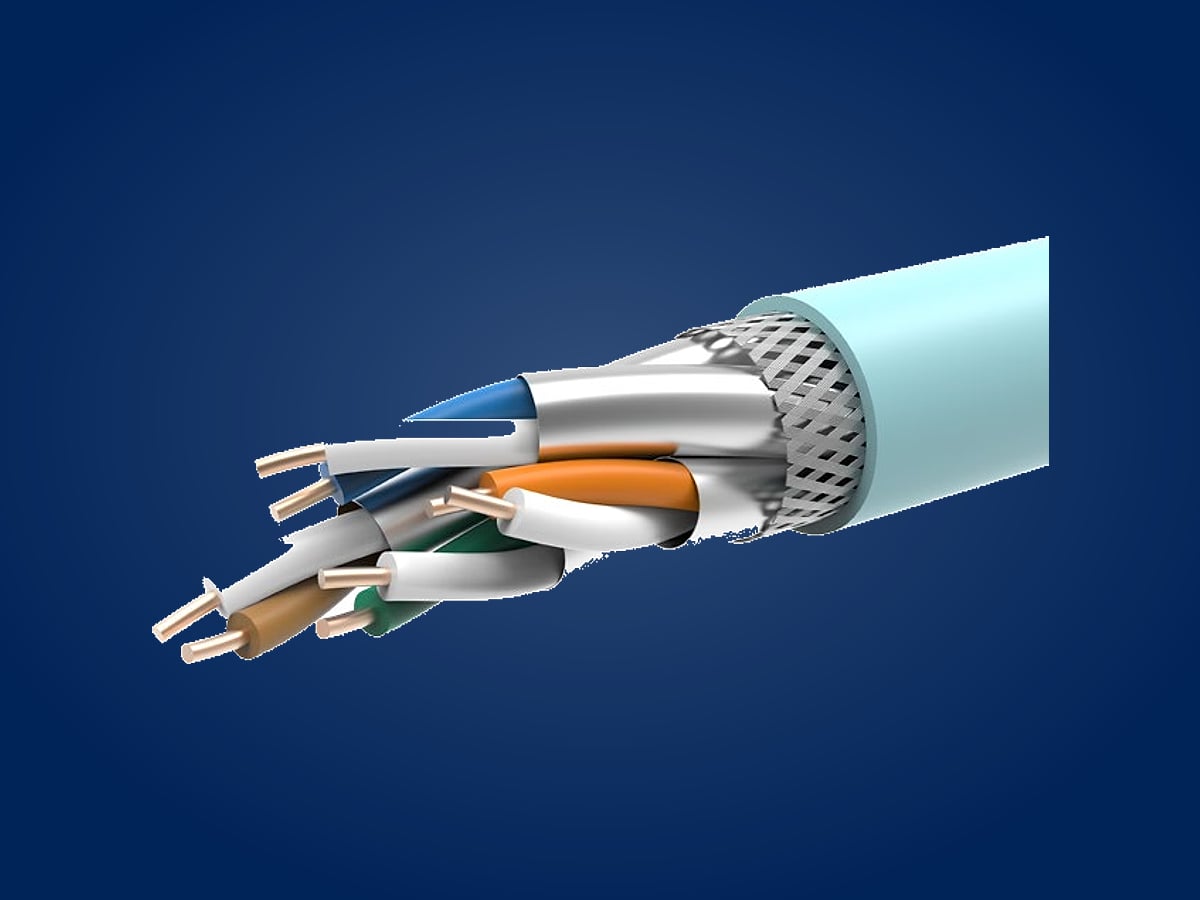

Cat.8 S/FTP Installationskabel
Artikelnummer: RK-C8-SFTP-CAB
Cat.8 S/FTP Installationskabel für 25/40-Gigabit-Ethernet, 2000 MHz und PoE Type 4.
- 2000 MHz Bandbreite
- 25/40 Gb/s Ethernet
- 22 AWG Leiter
- S/FTP Aufbau
- LSZH Mantel
Überblick
- S/FTP-Gesamtschirm
- 2000 MHz Bandbreite
- 22 AWG Massivader blankes Kupfer
- LSZH-Außenmantel
- Für 25/40 Gb/s ausgelegt
- PoE Type 4
Technische Daten
| Kategorie | Cat.8 |
|---|---|
| Aufbau | S/FTP |
| Bandbreite | 2000 MHz |
| PoE | PoE Type 4 |
| Leiter | Massivader blankes Kupfer / 22 AWG |
| Isoliermaterial | Skin-Foam-Skin-Polyethylen |
| Isolierdurchmesser | 1,58 mm |
| Schirmaufbau | PIMF: Aluminiumfolie / Gesamtschirm: verzinntes Kupfergeflecht |
| Mantel | LSZH |
| Außendurchmesser | 8,4 mm |
| Laufzeitdifferenz | ≤ 25 ns/100 m |
| NVP | 78 % |
| Kapazitive Unsymmetrie gegen Erde | ≤ 160 pF/100 m |
| Gleichstromwiderstand | ≤ 6,92 Ohm/100 m |
| Widerstandsunsymmetrie | ≤ 2 % |
| Betriebstemperatur | −30 °C bis +60 °C |
Übertragungsleistung
| Frequenz (MHz) | Dämpfung max. (dB/30 m) | Dämpfung typ. (dB/30 m) | Rückflussdämpfung min. (dB) | Rückflussdämpfung typ. (dB) | NEXT min. (dB) | NEXT typ. (dB) | PS NEXT min. (dB) | PS NEXT typ. (dB) | ACR-F min. (dB) | ACR-F typ. (dB) | PS ACR-F min. (dB) | PS ACR-F typ. (dB) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 3 | 0.64 | 19 | 24.5 | 65 | 79.4 | 62 | 76.4 | 65 | 78.1 | 62 | 75.1 |
| 4 | 3 | 1.12 | 19 | 24.5 | 63.8 | 66.1 | 60.5 | 63.1 | 59.9 | 72 | 56.9 | 69 |
| 8 | 3 | 1.63 | 19 | 24.5 | 58.9 | 63.6 | 55.6 | 55.9 | 53.9 | 67.6 | 50.9 | 64.3 |
| 10 | 3 | 1.82 | 19 | 24.2 | 57.3 | 63.1 | 54 | 54.3 | 52 | 61.5 | 49 | 58.5 |
| 16 | 3 | 2.16 | 18 | 24.2 | 53.9 | 59.5 | 50.6 | 51.9 | 47.9 | 57.5 | 44.9 | 54.5 |
| 20 | 3 | 2.44 | 17.5 | 24 | 52.3 | 56.8 | 49 | 53.8 | 45.9 | 53.5 | 42.9 | 51.5 |
| 25 | 3.2 | 2.83 | 17 | 23.8 | 50.7 | 56.2 | 47.3 | 53.2 | 44 | 51.6 | 41 | 48.6 |
| 31.25 | 3.6 | 3.35 | 16.5 | 23.6 | 49.1 | 55.4 | 45.7 | 52.4 | 42.1 | 49.9 | 39.1 | 46.9 |
| 62.5 | 5.1 | 4.42 | 16 | 23.3 | 44 | 47.2 | 40.6 | 44.2 | 36 | 46.1 | 33 | 43.1 |
| 100 | 6.5 | 5.94 | 16 | 23.1 | 40.5 | 44.8 | 37.1 | 41.8 | 32 | 39 | 29 | 36 |
| 200 | 9.3 | 8.42 | 14.3 | 21.8 | 35.3 | 39 | 31.9 | 36 | 25.9 | 33 | 22.9 | 30 |
| 250 | 10.4 | 9.56 | 13.4 | 21.4 | 33.6 | 37.4 | 30.2 | 34.4 | 24 | 30.5 | 21 | 27.5 |
| 300 | 11.5 | 10.4 | 12.7 | 21.1 | 32.3 | 35.5 | 28.8 | 32.2 | 22.4 | 29.1 | 19.4 | 26.1 |
| 400 | 13.3 | 12.2 | 11.6 | 20.6 | 30.1 | 32.9 | 26.6 | 29.9 | 19.9 | 25.4 | 16.9 | 22.4 |
| 500 | 15 | 13.8 | 10.7 | 20.1 | 27.9 | 31 | 24.8 | 28 | 18 | 23.7 | 15 | 20.7 |
| 600 | 16.5 | 15.9 | 10 | 19.3 | 25.7 | 29.5 | 22.7 | 26.5 | 16.4 | 21.4 | 13.4 | 18.4 |
| 1000 | 22 | 20.4 | 8 | 15.5 | 19.3 | 25.9 | 16.5 | 22.9 | 12 | 16.2 | 9 | 13.2 |
| 1500 | 27.7 | 26.6 | 8 | 13.7 | 13.9 | 21.4 | 11.2 | 18.4 | 8.4 | 15.8 | 5.4 | 12.8 |
| 2000 | 32.7 | 31.9 | 8 | 12 | 9.8 | 19.1 | 7.3 | 16.1 | 5.9 | 13.4 | 2.9 | 10.4 |
Referenznormen
- IEC 61156-9
- ISO/IEC 11801-1
- ANSI/TIA-568.2-D
Bestellinformationen
Bestellnummern und verfügbare Ausführungen dieser Produktfamilie.
| Bestellnummer | Beschreibung | Brandklassifizierung | Verpackung |
|---|---|---|---|
RK-C8-SFTP-CAB-IEC |
S/FTP CAT8 2000MHz 4PR 22AWG LSZH | IEC 60332-1 | 305 m/Trommel |
