KUPFERVERKABELUNG / KATEGORIE 6A / GESCHIRMT

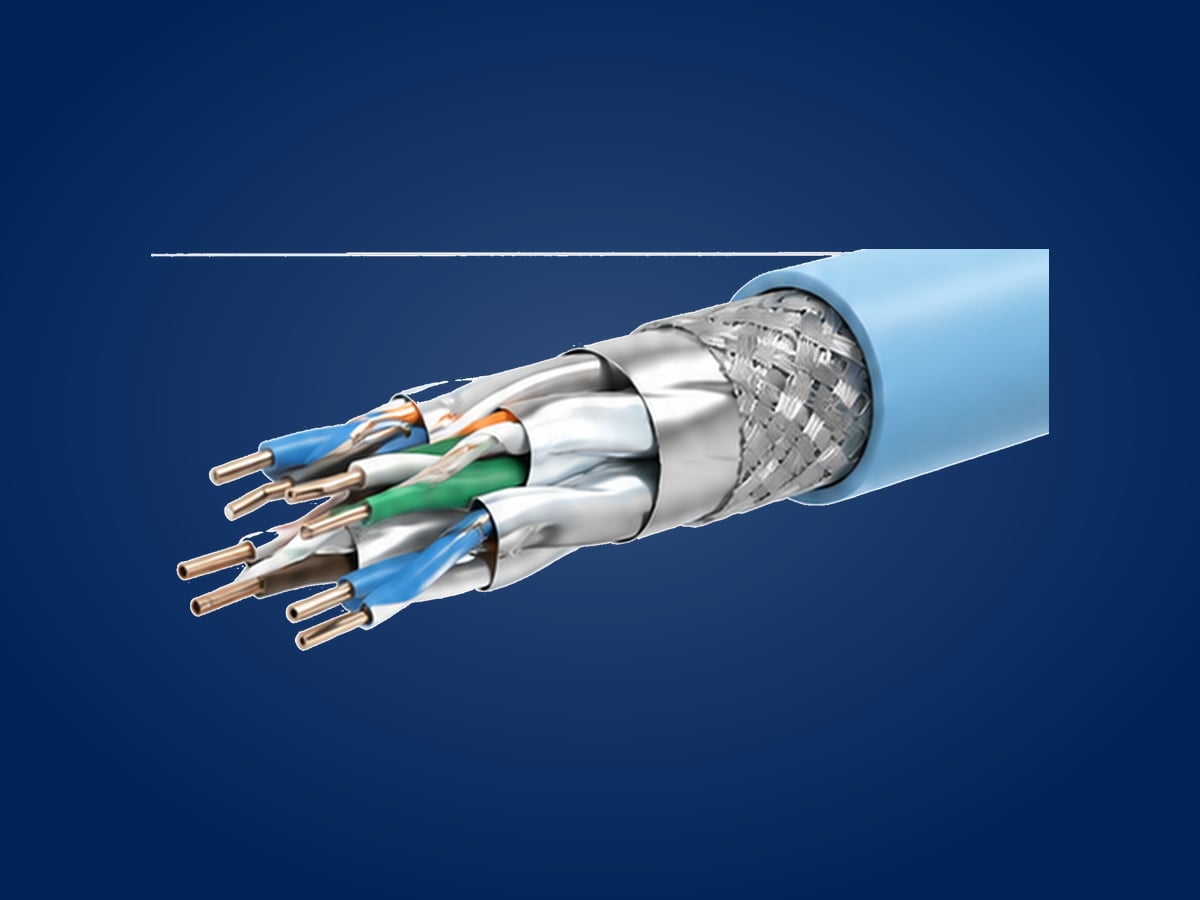

Cat.6A U/FTP Installationskabel
Artikelnummer: RK-C6A-UFTP-CAB
Hochleistungs-Installationskabel Cat.6A mit U/FTP-Abschirmung für 10-Gigabit-Ethernet und strukturierte Verkabelung bis 500 MHz.
- 500 MHz Bandbreite
- 10 Gigabit Ethernet Ethernet
- 23 AWG Leiter
- U/FTP Aufbau
- LSZH Mantel
Überblick
- U/FTP-Gesamtschirm für zuverlässige EMI-Schirmung in dichten Verlegeumgebungen
- 500 MHz Bandbreite für 10GBASE-T und anspruchsvolle Anwendungen
- Massivader aus blankem Kupfer 23 AWG für permanente Installation
- LSZH-Außenmantel für sicherheitsrelevante Gebäudeinstallationen
- Skin-foam-skin Polyethylenisolierung für stabile Impedanz und geringe Dämpfung
Technische Daten
| Kategorie | Cat.6A |
|---|---|
| Aufbau | U/FTP |
| Bandbreite | 500 MHz |
| Ethernet | 10 Gigabit Ethernet |
| Leiter | Massivader blankes Kupfer / 23 AWG |
| Isolierung | Skin-foam-skin Polyethylen |
| Isolierdurchmesser | 1,30 mm |
| Schirmaufbau | PIMF: F/FTP; Gesamtaufbau U/FTP |
| Mantel | LSZH |
| Außendurchmesser | 7,0 mm |
| Laufzeitdifferenz | ≤ 45 ns/100 m |
| NVP | 74 % |
| Kapazitive Unsymmetrie gegen Erde | ≤ 330 pF/100 m |
| Gleichstromwiderstand | ≤ 9,38 Ohm/100 m |
| Widerstandsunsymmetrie | ≤ 5 % |
| Betriebstemperatur | −30 °C bis +60 °C |
Übertragungsleistung
| Frequenz (MHz) | Dämpfung max. (dB/100 m) | Rückflussdämpfung min. (dB) | NEXT min. (dB) | PS NEXT min. (dB) | ACR-F min. (dB) | PS ACR-F min. (dB) |
|---|---|---|---|---|---|---|
| 1 | — | 20 | 74.3 | 72.3 | 67.8 | 64.8 |
| 4 | 3.8 | 23 | 65.3 | 63.3 | 55.8 | 52.8 |
| 10 | 5.9 | 25 | 59.3 | 57.3 | 47.8 | 44.8 |
| 16 | 7.5 | 25 | 56.2 | 54.2 | 43.7 | 40.7 |
| 20 | 8.4 | 25 | 54.8 | 52.8 | 41.8 | 38.8 |
| 31.25 | 10.5 | 23.6 | 51.9 | 49.9 | 37.9 | 34.9 |
| 62.5 | 15 | 21.5 | 47.4 | 45.4 | 31.9 | 28.9 |
| 100 | 19.1 | 20.1 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 27.6 | 18 | 39.8 | 37.8 | 21.8 | 18.8 |
| 250 | 31.1 | 17.3 | 38.3 | 36.3 | 19.8 | 16.8 |
| 350 | 34.3 | 16.8 | 37.1 | 35.1 | 18.3 | 15.3 |
| 500 | 45.3 | 15.2 | 33.8 | 31.8 | 13.8 | 10.8 |
- Unterstützt 10GBASE-T bis 100 m Kanallänge gemäß ISO/IEC 11801-1
- 500 MHz Übertragungsleistung für anspruchsvolle Datennetze
- Geeignet für strukturierte Verkabelung in Gebäuden und Rechenzentren
Referenznormen
- IEC 61156-5
- ISO/IEC 11801-1
- GB/T 18015.5
- ANSI/TIA-568.2-D
Bestellinformationen
Bestellnummern und verfügbare Ausführungen dieser Produktfamilie.
| Bestellnummer | Beschreibung | Brandklassifizierung | Verpackung | Farbe |
|---|---|---|---|---|
RK-C6A-UFTP-CAB-IEC |
U/FTP CAT6A 500MHz 4PR 23AWG LSZH | IEC 60332-1 | 305 m/Trommel | Blau |
RK-C6A-UFTP-CAB-3322 |
U/FTP CAT6A 500MHz 4PR 23AWG LSZH | IEC 60332-3-22 | 305 m/Trommel | Violett |
RK-C6A-UFTP-CAB-B1 |
U/FTP CAT6A 500MHz 4PR 23AWG LSZH | B1-d0,t0,a1 | 305 m/Trommel | Violett |
