KUPFERVERKABELUNG / KATEGORIE 6 / GESCHIRMT

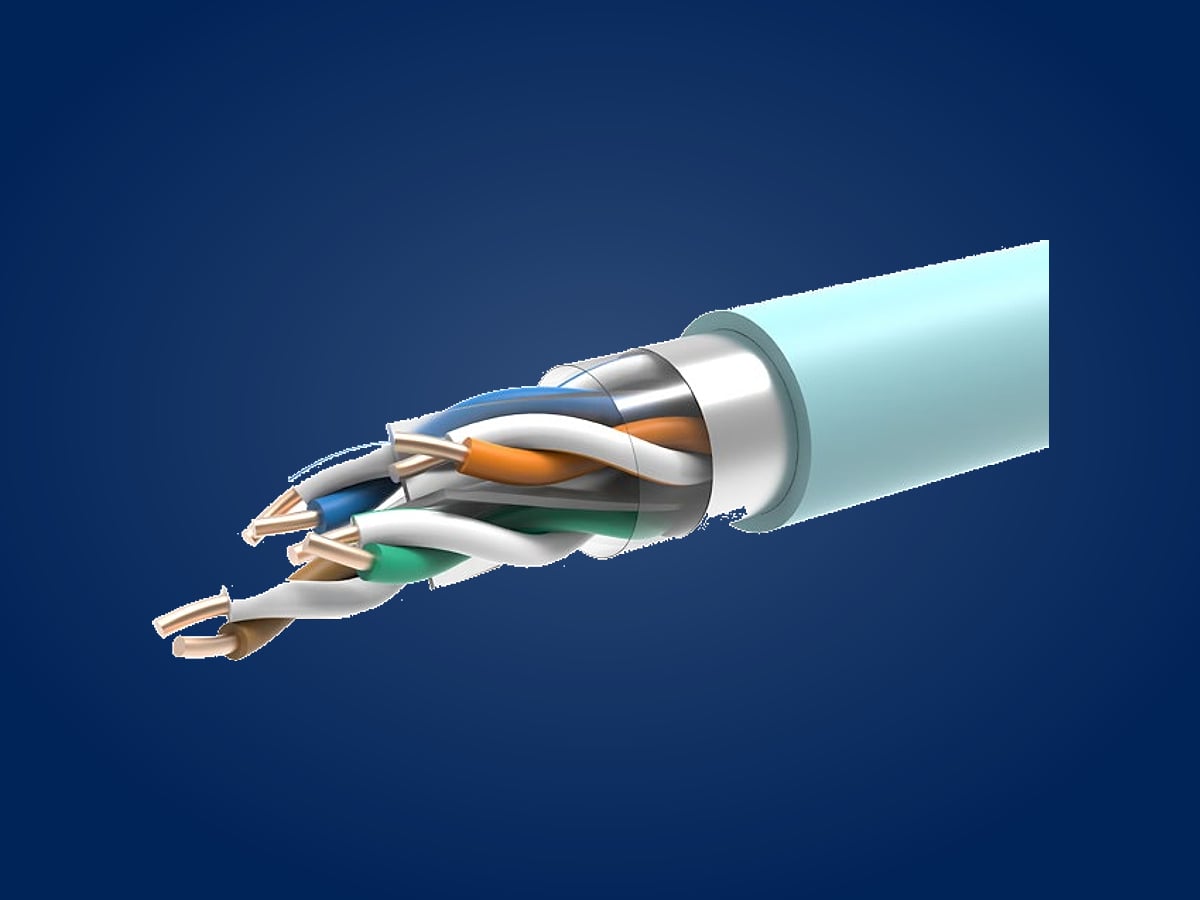

Cat.6 F/UTP Installationskabel
Artikelnummer: RK-C6-FUTP-CAB
Cat.6 F/UTP Installationskabel, 250 MHz, mit Folienschirm und LSZH-Mantel.
- 250 MHz Bandbreite
- 23 AWG Leiter
- F/UTP Aufbau
- LSZH Mantel
Überblick
- F/UTP Folien-Schirm
- 250 MHz Bandbreite
- 23 AWG Massivader
- LSZH-Außenmantel
Technische Daten
| Kategorie | Cat.6 |
|---|---|
| Aufbau | F/UTP |
| Bandbreite | 250 MHz |
| Leiter | Massivader blankes Kupfer / 23 AWG |
| Isoliermaterial | Polyethylen hoher Dichte (HDPE) |
| Isolierdurchmesser | 1,12 mm |
| Schirmaufbau | Aluminiumfolie (Gesamtschirm) |
| Mantel | LSZH |
| Außendurchmesser | 7,4 mm |
| Laufzeitdifferenz | ≤ 45 ns/100 m |
| NVP | 69 % |
| Kapazität | ≤ 5,6 nF/100 m |
| Kapazitive Unsymmetrie gegen Erde | ≤ 330 pF/100 m |
| Gleichstromwiderstand | ≤ 9,38 Ohm/100 m |
| Widerstandsunsymmetrie | ≤ 5 % |
| Betriebstemperatur | −30 °C bis +60 °C |
Übertragungsleistung
| Frequenz (MHz) | Dämpfung max. (dB/100 m) | Rückflussdämpfung min. (dB) | NEXT min. (dB) | PS NEXT min. (dB) | ACR-F min. (dB) | PS ACR-F min. (dB) |
|---|---|---|---|---|---|---|
| 1 | — | 20 | 74.3 | 72.3 | 67.8 | 64.8 |
| 4 | 3.78 | 23 | 65.3 | 63.3 | 55.8 | 52.8 |
| 10 | 5.95 | 25 | 59.3 | 57.3 | 47.8 | 44.8 |
| 16 | 7.55 | 25 | 56.2 | 54.2 | 43.7 | 40.7 |
| 20 | 8.47 | 25 | 54.8 | 52.8 | 41.8 | 38.8 |
| 31.25 | 10.67 | 23.6 | 51.9 | 49.9 | 37.9 | 34.9 |
| 62.5 | 15.38 | 21.5 | 47.4 | 45.4 | 31.9 | 28.9 |
| 100 | 19.8 | 20.1 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 28.98 | 18 | 39.8 | 37.8 | 21.8 | 18.8 |
| 250 | 32.85 | 17.3 | 38.3 | 36.3 | 19.8 | 16.8 |
Referenznormen
- IEC 61156-5
- ISO/IEC 11801-1
- ANSI/TIA-568.2-D
Bestellinformationen
Bestellnummern und verfügbare Ausführungen dieser Produktfamilie.
| Bestellnummer | Beschreibung | Brandklassifizierung | Verpackung | Farbe |
|---|---|---|---|---|
RK-C6-FUTP-CAB-IEC |
F/UTP CAT6 250MHz 4PR 23AWG LSZH | IEC 60332-1 | 305 m/Trommel | Blau |
